目前國內的螺旋板式強油水冷卻器在電爐變壓器上應用較多，已取得了相當豐富的運行經驗。浙江橫山鐵合金廠、青海西寧鋼廠、浙
江開化硅鐵廠、甘肅蘭洲鋼廠、太原鋼鐵公司、浙江淳安鋼廠、甘肅劉家峽硅鐵廠、江蘇無錫第二鋼鐵廠、河南鞏縣鋼廠、河南偃師電廠、戚墅堰鑄鋼車間、廣西靈川冶煉廠、湖北鶴峰縣新春工業硅廠、四川錦竹東方汽輪機鑄造分廠、廣西中山縣金屬硅廠、無錫胡埭鋼廠、四川汶川縣都江堰叁力鐵合金廠、 四川內江變壓器廠、云南硯山縣阿舍宏光鐵合金廠、浙江元立集團、湖北大冶市新冶特鋼有限公司、云南文山麻栗坡大坪鐵合金廠、 山東鄒平華峰不銹鋼有限公司、杭州蕭山江盛鑄鍛有限公司、浙江元力集團河南鶴壁鑫熔鑄業有限公司、廣東五華聯創變壓器有限公司、吉林新冶設備有限公司、河南新密電力設備修造廠、 山東萊蕪義和金屬有限公司、浙江嵊州寶裕金屬制品有限公司、浙江長城集團變壓器廠、浙江中變變壓器有限公司、貴州黔東南州廣盛冶金有限公司、湖北黃石華源機械設備有限公司、江西新余華峰特鋼、重慶鑫騰冶金爐料有限責任公司、重慶特鋼廠等單位的電爐變壓器都陸續采用了該產品——螺旋板式強油水冷卻器。
螺旋板式強油水冷卻器獨特的設計制造吸收國內外同類產品的優點，技術先進，性能優良，質量可靠，是用于變壓器強油水冷卻器的******產品，其各項技術指標均符合JB／T7633—94標準，其冷卻器效率超達技術要求，冷卻效果非常顯著。
BLS0.6型變壓器用螺旋板式強油水冷卻器
螺旋板式的特點結構和工作原理
螺旋板式一種新型的應用相當廣泛的熱交換設備，它具有傳熱效高阻力損失小、操作穩定可靠、結構緊湊、價格便宜等一系列優點。我國60年代三期開始研究制造并制訂了相應的技術標準，在制造和使用上已積累了不少經驗，目前已廣泛應用在石油化工制冷、有機化工食品、染料制堿制藥、機械、冶金等工業部門， 用作變壓器油冷卻器是國內首創已有近20年歷史，效果甚佳，螺旋板強油水冷卻器是由兩張厚度為2~3mm，卷板卷制成兩個均勻方向上各道的螺旋體。在兩通道內分別有一種載熱體(油和水)呈全逆流狀態進行熱量交換。其冷卻面積為兩鋼板的展開長乘以鋼板寬之和。為了增強鋼板的剛度、提高螺旋體的臨界壓力，在兩張鋼板的同一相面上焊接有一定密度的定距柱，這樣亦可增加加流體的攏動性、增大雷諾數、提高傳熱效率。
由于螺旋通道曲率均勻通道中流體無大的換向， 因而阻力較小且無死角。為了提高換熱效果通常流體在通道中流速轉大，可防止通道污垢堵塞，且通道本身有自潔作用，另外兩螺旋通道中還留有排氣（液）孔便于操作又可取樣化驗之用。
一、BLS0.6型電爐變壓器用螺旋板式強油水冷卻器型號說明

二、特點：
1、傳熱效率高
總傳熱系數最高達到3300Kcal/m2.h℃，傳熱效果優于YF（風冷）冷卻器和傳統的列管換熱器，是列管換熱器的1~3倍，從而節約了能源，且有良好的經濟性。
2、熱損失少
本油冷卻器結構緊湊，占地面積、外露表面均少。 若常溫流體從外邊緣通道流至油冷卻器中心，則無需保溫。
3、結構可靠
油、水兩通道為整板卷制、焊接密封，保證了油水熱交換時不會混合，從而使變壓器能安全運行。
4、自清洗功能
本油冷卻器可在確保通道壓力降不大的情況下，適當增大液體流速， 可以提高傳熱效果。液體呈螺旋形流動，具有自動清洗功能，污垢不易沉積，從而減少了停車檢修，節約了維修費用。
三、技術參數
1、公稱壓力規定為0．6MPa(注：指單通道承受的******工作壓力，本公司試驗壓力為設計壓力的1.25倍)
2、允許的工作溫度：碳鋼冷卻器允許溫度范圍為：-5℃~+200℃，不銹鋼冷卻器允許溫度范圍，是-10℃~十300℃。碳鋼冷卻器允許溫度升溫降壓范圍應按有關操作規定。
3、選用設備時，應通過適當的工藝計算，選定流體的合適工作狀態，使油冷卻器通道內的流體達到湍流狀態(一般液體流速≥Im／sec、氣體流速≥10m／SeC)。
4、用戶可根據不同工況選用不同材質，本手冊中，符號C表示Q235A材質，符合S表示不銹鋼SUS304、oCrI8Ni9、1CrI8Ni9Ti、316L等材質，由用戶在訂貨時選定。
5、單臺冷卻器使用時，一般使用雙油泵，一臺使用另一臺備用，如單臺設備不能滿足使用要求時，可以采用多臺聯合使用，但組合必須符合下列規定：
①并聯組合：只限于同一規格的油冷卻器：
②串聯組合：冷卻器的板寬和通道間距都應相同；
③混合組合：一個通道并聯，另一通道串聯，只限于同一規格的冷卻器。
6、安裝形式： 臥式和立式。為使用停車后準物料徹底排干凈，通常使用立式。
7、油冷卻器接管方位以產品出廠圖紙為準，按管公稱直徑按表一選取。如用戶有特殊要求，可與本公司技術部協商，在用戶選定規格后，可來函索取外型尺寸參考圖。
四、BLS0.6型電爐變壓器用螺旋板式強油水冷卻器的選用和安裝
①油冷卻器的選用
目前，對電爐變壓器選用的油冷卻器，本公司已經有系列型號(見表一)。冷卻介質為水， 冷卻水的最高進口溫度不能超過30℃，否則將影響冷卻效果。冷卻水的水質應達到下列指標： 渾濁度≤50mg／L、碳鋼鈣100—200mg／L、硫酸鈣1500~2000mg／L、鐵0．1mg／L、錳0．1 mg／L、硫化氫0．5 mg／L、pH值=7、冷卻水保和指標1>0(如果1<0會對不銹鋼有腐蝕傾向)。敬請用戶注意： 如因為水質超標而引起的后果，用戶自負。
對通常的3000~12500KVA電爐變壓器，可按表二選配油冷卻器，其實際流量可根據變壓器的使用溫度高低用控制閥門加以調節。為避免滲漏最好選用質量好的閥門連接管路。
②油冷卻器的安裝

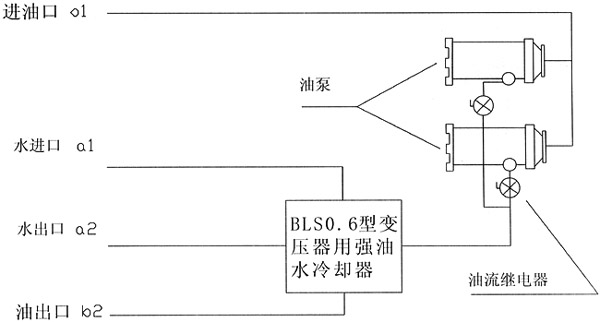

在出廠前，雖然變壓器油冷卻器都按企業專業標準進行嚴格的檢驗，在清理兩螺旋通道后，再進行氣壓試驗。但在現場安裝試車前，仍應注意對兩螺旋通道的清洗， 尤其是變壓器油通道內不能有雜質和水分。然后，用變壓器油對油通道進行壓力試驗，并檢查油樣的電氣強度，全部指標合格后才將油冷卻器與變壓器本體管路聯接起來。油冷卻器與變壓器的連接同列管式換熱器類似：熱油從變壓器上部用油泵抽出，進入油冷卻器， 然后經油箱下部流回變壓器，為監控變壓器油的安全循環流動，油通道進接管處安裝了溫度計，油進口處安裝壓力表和油流繼電器。可根據用戶要求，使溫度計和壓力表做到現場和控制室同步監控，用戶在訂貨時根據需要向制造廠提出。
表一BLS0.6型電爐變壓器用螺旋板式強油水冷卻器的選型參考表

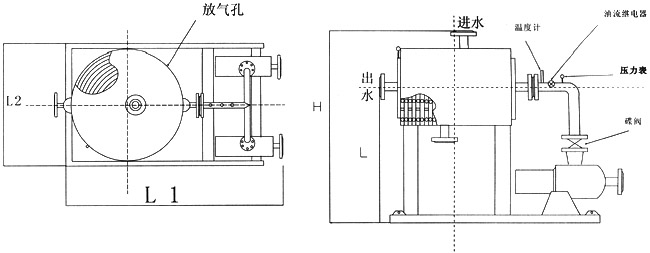

單臺立式外型圖

BLS0.6型電爐變壓器用螺旋板式強油水冷卻器外型圖（立式安裝）

二臺一組立式
1．螺旋板式強油水冷卻器獨特的設計、制造，吸收國內外同類產品的優點，技術先進、性能優良、質量可靠，是用于變壓器強油水冷卻器的******產品，其各項技術指標均符合JB／T7633—94標準，其冷卻器效率超達技術要求，冷卻效果非常顯著。
2．為保證變壓器的安全，使用中油壓必須高于水壓0．05～0．1MPa，開機先開油鈕，關機先關水通鈕。
3．冬天如不使用，打開放氣水閥把水排盡，避免凍壞設備。
表三
